Hai, Sobat! Pernah dengar flowchart? Atau mungkin pernah lihat diagram dengan bentuk-bentuk geometris yang dihubungkan oleh garis? Nah, itu dia flowchart! Jangan keburu kabur dulu, ya. Meskipun terkesan teknis, sebenarnya flowchart itu gampang banget dipahami, kok. Bayangin aja flowchart sebagai peta petunjuk untuk sebuah proses. Di artikel ini, kita bakal bahas tuntas simbol-simbol flowchart dan fungsinya biar kamu nggak bingung lagi. Siap? Cus!

Apa Sih Flowchart Itu?

Secara sederhana, flowchart adalah representasi visual dari langkah-langkah dalam suatu proses. Bisa proses pembuatan mie instan, proses pendaftaran kuliah, bahkan proses berpikir kamu saat memilih baju! Flowchart membantu kita memahami alur kerja secara sistematis dan terstruktur. Dengan visualisasi yang jelas, flowchart memudahkan identifikasi potensi masalah, inefisiensi, dan area yang perlu diperbaiki. Gimana, keren kan?

Kenalan Yuk, Sama Simbol-Simbol Flowchart!

Nah, sekarang kita masuk ke inti pembahasan, yaitu simbol-simbol flowchart. Setiap simbol punya makna dan fungsi tersendiri, lho. Pahami simbol-simbol ini, dan kamu bisa membaca flowchart apapun dengan mudah.

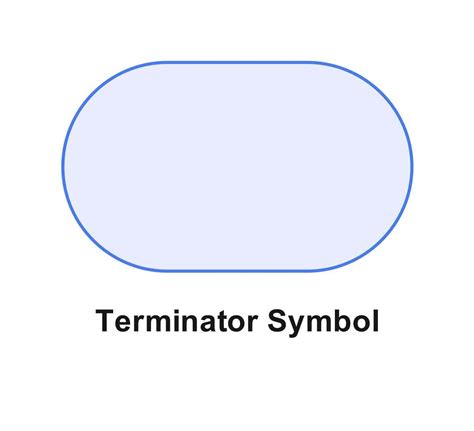

1. Terminator (Mulai/Selesai)

Bentuk: Oval/Elips

Fungsi: Menandakan awal dan akhir suatu proses. Simbol ini wajib ada di setiap flowchart, ya! Biasanya berisi tulisan "Mulai" atau "Start" di awal dan "Selesai" atau "End" di akhir.

2. Proses

Bentuk: Persegi Panjang

Fungsi: Mewakili suatu tindakan atau operasi yang dilakukan dalam proses. Misalnya, "Masukkan data", "Hitung total", "Cetak hasil", dan sebagainya. Ini adalah simbol yang paling sering kamu temui dalam flowchart.

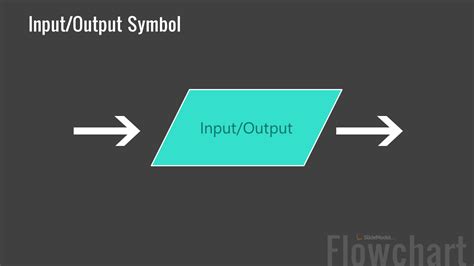

3. Input/Output

Bentuk: Jajar Genjang

Fungsi: Menunjukkan data yang masuk (input) atau keluar (output) dari sistem. Contohnya, "Baca data dari keyboard", "Tampilkan hasil di layar", "Simpan data ke database".

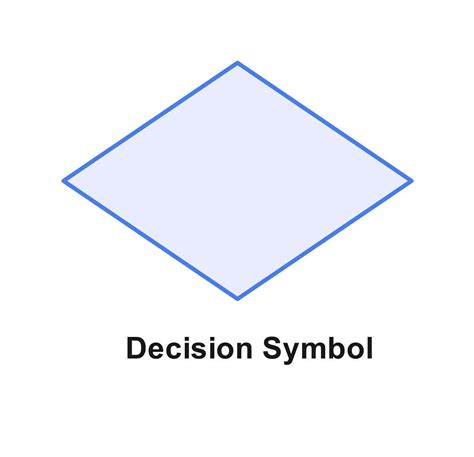

4. Decision (Keputusan)

Bentuk: Belah Ketupat

Fungsi: Mewakili percabangan atau pengambilan keputusan berdasarkan kondisi tertentu. Biasanya terdapat dua atau lebih cabang yang keluar dari simbol ini, masing-masing mewakili pilihan yang berbeda. Contoh: "Apakah data valid?", "Ya" atau "Tidak".

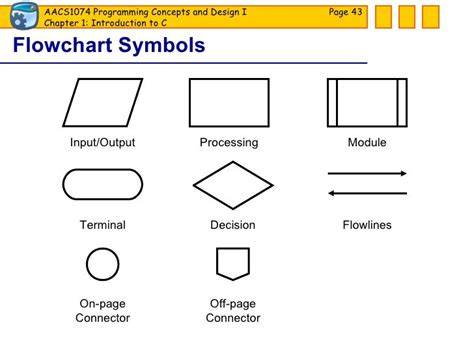

5. Connector (Penghubung)

Bentuk: Lingkaran Kecil

Fungsi: Menghubungkan bagian-bagian flowchart yang terputus karena keterbatasan ruang. Biasanya diberi label huruf atau angka yang sama untuk menunjukkan hubungannya. Bayangkan seperti portal di game, deh!

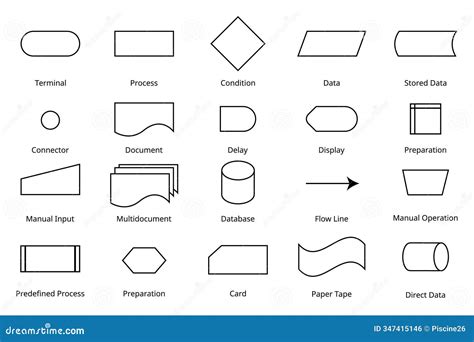

6. Flow Line (Garis Alir)

Bentuk: Panah

Fungsi: Menunjukkan arah alur proses dari satu simbol ke simbol lainnya. Pastikan arah panah jelas agar proses mudah dipahami.

7. Predefined Process (Proses yang Telah Didefinisikan)

Bentuk: Persegi Panjang dengan sisi vertikal ganda

Fungsi: Mewakili serangkaian langkah yang telah didefinisikan di tempat lain. Misalnya, memanggil sebuah sub-program atau fungsi. Jadi, kita nggak perlu menggambar ulang semua langkah di dalam sub-program tersebut.

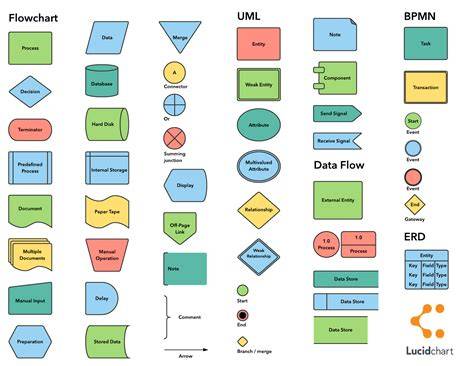

8. Data (Penyimpanan Data)

Bentuk: Silinder/Tabung

Fungsi: Menunjukkan penyimpanan data, misalnya dalam hard disk, database, atau media penyimpanan lainnya.

Contoh Penerapan Flowchart dalam Kehidupan Sehari-hari

Biar makin paham, yuk kita lihat contoh penerapan flowchart dalam kehidupan sehari-hari:

Contoh 1: Membuat Mie Instan

1. Mulai
2. Didihkan air
3. Masukkan mie
4. Masukkan bumbu
5. Aduk rata
6. Tunggu 3 menit
7. Tiriskan air
8. Sajikan
9. Selesai

Contoh 2: Memutuskan untuk Nonton Film atau Belajar

1. Mulai
2. Apakah ada tugas?
3. Ya: Belajar
4. Tidak: Apakah ingin nonton film?
5. Ya: Nonton film
6. Tidak: Main game
7. Selesai

Tips Membuat Flowchart yang Efektif

• Gunakan simbol yang tepat sesuai fungsinya.
• Jaga agar flowchart tetap sederhana dan mudah dipahami.
• Gunakan label yang jelas dan singkat.
• Pastikan alur proses logis dan terstruktur.
• Review dan revisi flowchart secara berkala.

Kesimpulan

Nah, gimana? Gampang banget, kan, memahami simbol flowchart dan fungsinya? Dengan memahami simbol-simbol ini, kamu bisa membuat dan membaca flowchart dengan mudah. Flowchart nggak cuma berguna untuk programmer, lho, tapi juga bisa diterapkan dalam berbagai bidang untuk mempermudah pemahaman alur proses. Mulai dari bisnis, pendidikan, hingga kehidupan sehari-hari.

Jangan ragu untuk berlatih membuat flowchart untuk berbagai proses yang kamu temui. Semakin sering berlatih, kamu akan semakin mahir!

Yuk, share pengalamanmu menggunakan flowchart di kolom komentar! Ada pertanyaan atau ingin request topik bahasan selanjutnya? Tulis aja di bawah, ya! Jangan lupa kunjungi lagi blog ini untuk informasi menarik lainnya!
