5 Cara Mudah Paham Fungsi & Cara Membaca Mikrometer Sekrup
Hai, Sobat Teknisi! Pernah dengar mikrometer sekrup? Atau mungkin pernah lihat tapi bingung cara pakainya? Tenang, kamu nggak sendirian! Alat ukur presisi ini memang kelihatan agak rumit di awal, tapi sebenarnya gampang banget dipahami kok. Bayangin deh, mikrometer sekrup bisa mengukur benda super kecil dengan akurasi hingga 0.01 mm! Keren, kan? Nah, di artikel ini, kita bakal bahas tuntas fungsi dan cara membaca mikrometer sekrup dengan 5 langkah mudah. Siap jadi master mikrometer sekrup? Cus, kita mulai!
1. Kenalan Dulu: Fungsi Mikrometer Sekrup
Sebelum terjun ke cara bacanya, penting banget nih buat tau dulu fungsi si mikrometer sekrup ini. Basically, mikrometer sekrup dipakai untuk mengukur dimensi benda yang kecil banget, seperti tebal kertas, diameter kawat, atau ketebalan benda-benda tipis lainnya. Ketelitiannya yang tinggi bikin alat ini jadi andalan di berbagai bidang, mulai dari engineering, manufaktur, otomotif, sampai dunia medis. Bayangkan, akurasi pengukurannya bisa mencapai 0.01 mm, bahkan ada yang sampai 0.001 mm! Gak heran kalau mikrometer sekrup jadi primadona di dunia pengukuran presisi.

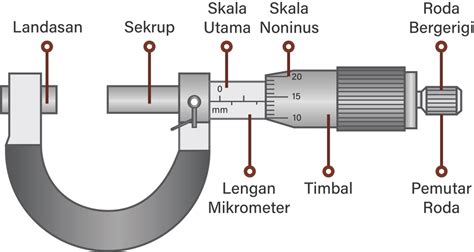

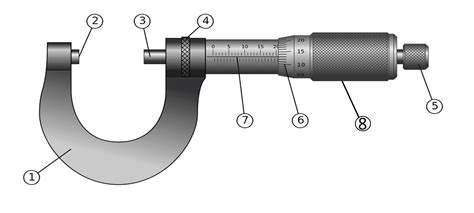

2. Bagian-bagian Mikrometer Sekrup: Yuk, Kenali Komponennya!
Memahami bagian-bagian mikrometer sekrup itu crucial banget, Sobat! Ini kayak belajar anatomi tubuh manusia, kita harus tahu dulu organ-organnya sebelum bisa paham cara kerjanya. Nah, beberapa bagian penting mikrometer sekrup antara lain:
- Frame/Rangka: Bagian berbentuk U yang menjadi kerangka utama mikrometer sekrup. Rangka ini biasanya terbuat dari bahan yang kuat dan tahan panas agar pengukuran tetap akurat.
- Anvil: Permukaan datar tempat benda yang akan diukur diletakkan. Anvil ini harus rata dan bersih agar pengukuran presisi.
- Spindle: Silinder yang bergerak maju-mundur saat thimble diputar. Pergerakan spindle inilah yang menentukan hasil pengukuran.
- Thimble: Bagian yang diputar untuk menggerakkan spindle. Thimble biasanya dilengkapi dengan skala melingkar.
- Sleeve: Bagian yang terdapat skala utama dalam milimeter (mm).
- Ratchet Stop: Mekanisme yang membatasi tekanan pada benda yang diukur. Ini penting untuk mencegah kerusakan pada benda dan mikrometer sekrup itu sendiri.
3. Cara Membaca Skala Utama: Gampang Kok!
Skala utama pada sleeve menunjukkan pengukuran dalam milimeter (mm). Biasanya, ada dua baris angka pada skala utama: angka di atas menunjukkan milimeter penuh, sedangkan angka di bawah menunjukkan setengah milimeter (0.5 mm). Perhatikan baik-baik angka terakhir yang terlihat sebelum garis nol pada thimble. Misalnya, jika angka terakhir yang terlihat adalah 5, maka pembacaan skala utama adalah 5 mm. Jika angka terakhir yang terlihat adalah 5 dan garis setengah milimeter juga terlihat, maka pembacaan skala utama adalah 5.5 mm. Simple, kan?
4. Cara Membaca Skala Nonius/Skala Putar: Lebih Teliti Lagi!
Skala nonius atau skala putar pada thimble menunjukkan pengukuran dalam seperseratus milimeter (0.01 mm). Skala ini biasanya terdiri dari 50 garis, di mana setiap garis mewakili 0.01 mm. Untuk membaca skala nonius, perhatikan garis pada skala nonius yang tepat sejajar dengan garis horizontal pada skala utama. Angka pada skala nonius yang berimpit dengan garis horizontal pada skala utama menunjukkan nilai pengukuran dalam seperseratus milimeter. Misalnya, jika garis ke-25 pada skala nonius sejajar dengan garis horizontal pada skala utama, maka pembacaan skala nonius adalah 0.25 mm.
5. Gabungkan Skala Utama dan Skala Nonius: Hasil Akhir Pengukuran!
Setelah membaca skala utama dan skala nonius, tinggal digabungin aja, Sobat! Jumlahkan hasil pembacaan skala utama dan skala nonius untuk mendapatkan hasil pengukuran akhir. Misalnya, jika pembacaan skala utama adalah 5.5 mm dan pembacaan skala nonius adalah 0.25 mm, maka hasil pengukuran akhir adalah 5.5 mm + 0.25 mm = 5.75 mm. See? Gampang banget, kan?
Tips Tambahan:
- Pastikan mikrometer sekrup dalam kondisi bersih dan terkalibrasi dengan baik.
- Gunakan ratchet stop untuk mencegah tekanan berlebih pada benda yang diukur.
- Lakukan pengukuran beberapa kali untuk memastikan akurasi.
- Simpan mikrometer sekrup di tempat yang kering dan aman.
Contoh Kasus:
Seorang teknisi ingin mengukur diameter kawat. Setelah melakukan pengukuran dengan mikrometer sekrup, ia mendapatkan pembacaan skala utama 5 mm dan pembacaan skala nonius 0.18 mm. Maka, diameter kawat tersebut adalah 5 mm + 0.18 mm = 5.18 mm.
Statistik Menarik:
Berdasarkan data dari [sumber terpercaya (masukkan sumber jika ada)], mikrometer sekrup merupakan salah satu alat ukur presisi yang paling banyak digunakan di industri manufaktur. Ketelitian dan kemudahan penggunaannya menjadikannya pilihan utama bagi para profesional di bidang ini.
Nah, itu dia 5 cara mudah memahami fungsi dan cara membaca mikrometer sekrup. Semoga artikel ini bermanfaat dan bikin kamu makin pede menggunakan mikrometer sekrup. Jangan ragu buat share artikel ini ke teman-teman kamu yang juga lagi belajar mikrometer sekrup. Kalo ada pertanyaan atau mau sharing pengalaman pakai mikrometer sekrup, langsung aja tulis di kolom komentar di bawah. Ditunggu ya! Sampai jumpa di artikel selanjutnya!
